INSTALLATIEHANDLEIDING: HPI 210 1 cilinder 2-takt universele ontsteking met geïntegreerde 60W-lichtspoel

HPI dankt u voor het vertrouwen dat u in haar producten stelt.

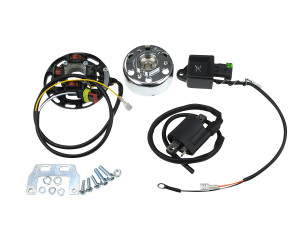

Lees deze handleiding zorgvuldig door om jarenlang plezier te hebben van dit gespecialiseerde high-end elektronische apparaat. Deze handleiding toont u hoe u de stator, het vliegwiel, de CDI en de HT-spoel correct installeert.

Stator installatie:

• Verwijder de originele ontsteking van uw motor.
• Afhankelijk van de opstelling van de motor is een montageplaat bij deze set inbegrepen.
• Deze montageplaat dient als adapter tussen uw motor en de 210 ontsteking.
• Monteer de montageplaat op uw motor.
• Zoek de kabeluitgang op uw motor en plaats de stator in overeenstemming met dit gat. Verwijder eventueel de stekker (zie achterkant) en leid de kabel door het gat.
• Centreer de stator op de montageplaat (indien aanwezig) of rechtstreeks op uw motor.

Schroef de stator voorzichtig vast aan uw motor; draai de bouten nog niet vast.

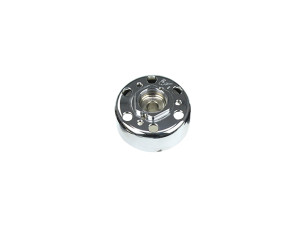

Installatie van het vliegwiel:

• Het vliegwiel moet op de krukas worden geplaatst of anders op een as die met dezelfde snelheid ronddraait.
• Plaats de cilinder 2 mm voor zijn Top Dead Centre (TDC).
• Plaats het vliegwiel op de as, waarbij de markering op de rotor wordt uitgelijnd met de markering op de stator. Deze positie komt overeen met de maximale ontstekingsvervroeging. (zie afbeelding achterzijde)
• De afbeeldingen rechts geven aan welk merkteken moet worden uitgelijnd naargelang de draairichting.
• Controleer of het vliegwiel de statorwikkelingen niet raakt.
• Bevestig het vliegwiel op de as.
• Controleer de positie van de cilinder. Pas indien nodig de uitlijning aan door de statorplaat te draaien.
• Zet de statorplaat vast.

Om de prestaties te verbeteren, probeer de cilinderpositie tussen 2 en 4 mm voor TDC te variëren.

Bedradingsinstructies:

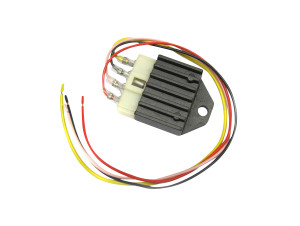

• Lichtspoel geel Sluit de 60W lichtspoel aan op uw lichtcircuit of regelaar
• HT-spoel oranje Sluit de HT-spoel aan op het frame, zwarte ring Sluit de oranje kabel aan op de HT-spoel, Sluit de zwarte kabel met ring aan op de beugel van de HT-spoel en op het frame.

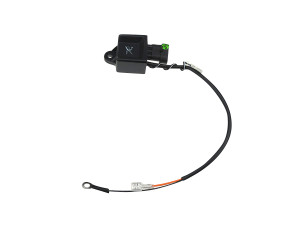

• Stator 3-weg stekker Steek de 3-weg stekker van de stator rechtstreeks in de CDI. Als u de kabel door een nauwe ruimte moet leiden, zie achterkant om de connector uit de kabelboom te verwijderen.
• Kill zwart/wit Sluit het zwart/wit aan op frame/massa voor een noodstop.
• Curve schakelaar geel sluit de curve knop aan op deze draden. (optionele) schakelaar geel/groen de knop om de gewenste vervroegingscurve te selecteren

ATTENTIE Bij gebruik van de M6 gaten van het vliegwiel, (ventilator, vliegwieltrekker,...) Zorg ervoor dat de bouten niet in het vliegwiel uitsteken! Uitstekende bouten kunnen de stator spoelen beschadigen en de garantie ongeldig maken.

Ontstekingscurves:

Connector verwijderen:
