Nachfolgend finden Sie eine Schritt-für-Schritt-Anleitung für den Umbau eines Tomos mit elektrischer Standardzündung (4 Spulen) von Moped auf Mopedbetrieb. Hinweis: Diese Einstellung funktioniert nur bei Zündungen ohne Pick-up. Der Pick-up ist ein schwarzer Block, der unten rechts am Polrad sitzt.
Auf dem Kurbelgehäuse neben der Zündplatte befinden sich 2 Streifen, diese Streifen sind für Moped und Mopedstellung. Ein Tomos mit einer Geschwindigkeit von 25 km/h ist standardmäßig im Moped-Modus (untere Zeile). Wenn Sie schneller fahren wollen, z.B. weil Sie Ihre Tomos auf 45 km/h oder noch schneller umbauen wollen, müssen Sie die Zündung auf Mopedstellung stellen.
Achtung:
- Wenn eine elektrische Nachrüstzündung eingebaut ist, darf die Grundplatte keine Markierung haben!
- Wenn der Tomos-Motor ganz normale 25-km/h-Spezifikationen hat, macht es keinen Sinn, diese Schritte auszuführen. Vergewissern Sie sich zunächst, dass Sie die notwendigen Modifikationen vorgenommen haben (siehe Blogbeitrag über die Unterschiede zwischen Moped und Mofa)
Für die Umrüstung der Zündung wird neben Standardwerkzeugen auch Zubehör benötigt:

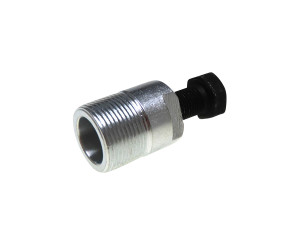

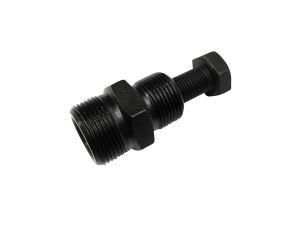

- Polradabzieher M26x1.5

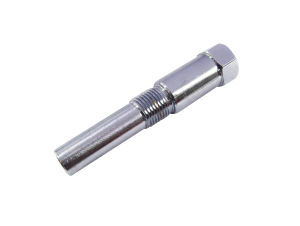

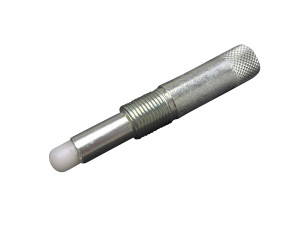

- Kolbenstop M14
Beschreibung
Entfernen Sie zunächst die Polradabdeckung / Kickstarterabdeckung, so dass das Polrad sichtbar wird. Dazu lösen Sie einige Inbusschrauben, entfernen den Kickstarter und nehmen dann die Abdeckung ab.

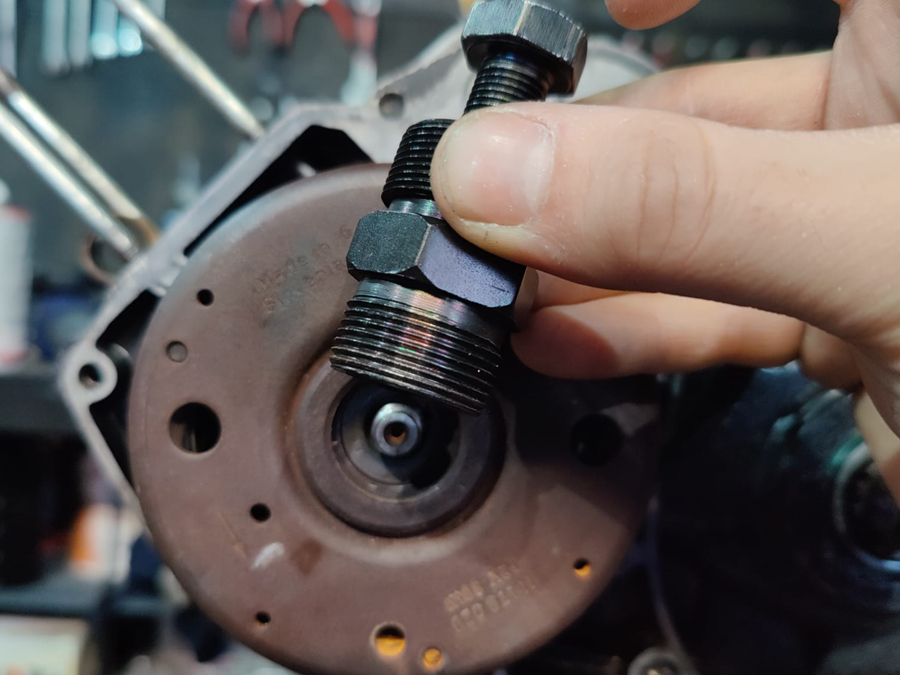

Schrauben Sie Ihre Zündkerze aus dem Kopf und drehen Sie Ihren Kolbenstecker in diesen hinein. (nicht abgebildet) Drehen Sie das Polrad vorsichtig gegen den Uhrzeigersinn, bis Sie es nicht mehr weiter drehen können. Wenden. Der Kolben liegt nun am Kolbenstopper an, so dass Sie im nächsten Schritt Kraft auf den Polradabzieher ausüben können, um das Polrad zu entfernen. Nehmen Sie zunächst einen Steckschlüssel 10 und schrauben Sie die Kurbelmutter (nicht abgebildet) ab. Nun können Sie den Polradabzieher von Hand in das Polraddrehen.

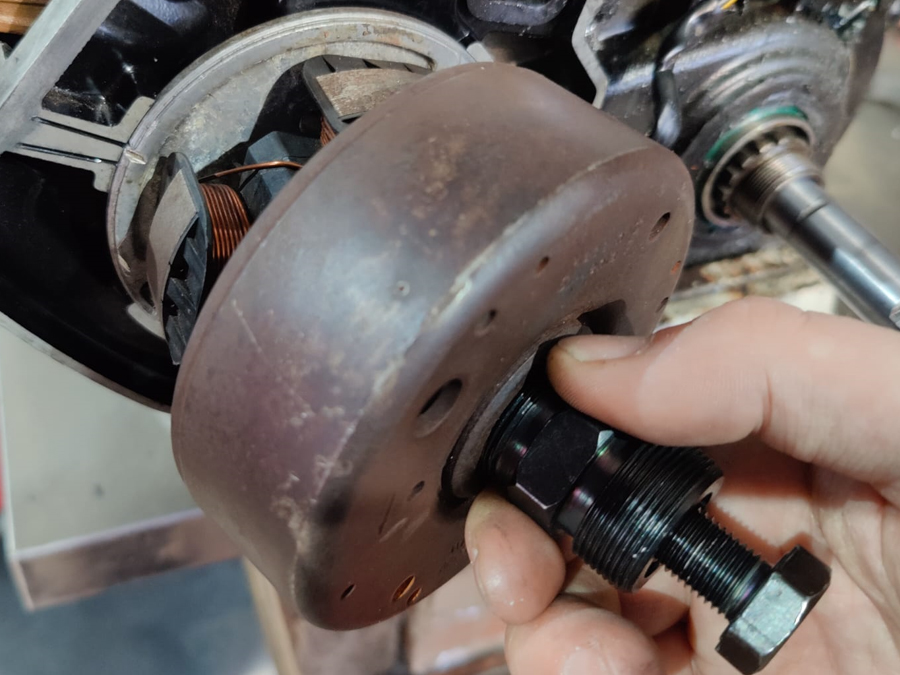

Drehen Sie nun die Schraube am Polradabzieher mit einem Ring- oder Steckschlüssel. Das Polrad löst sich dann von der Kurbelwelle. Legen Sie das Polrad vorsichtig mit den Magneten nach oben ab.

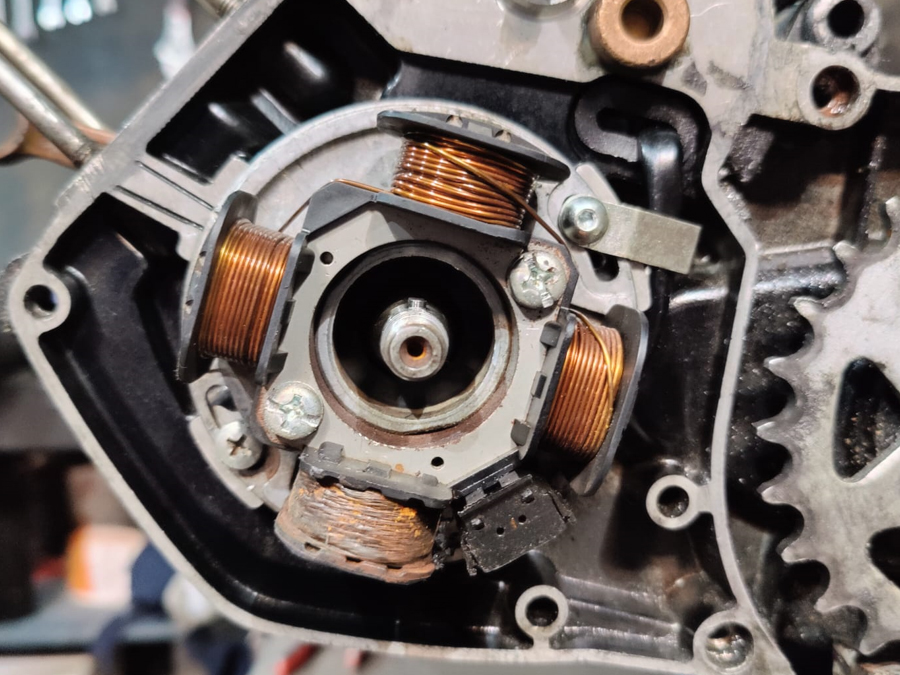

Jetzt, wo das Polrad abgenommen ist, können Sie die Zündung mit ihren vier Spulen sehen. Die Grundplatte der Zündung wird mit zwei Schrauben befestigt, bei denen es sich häufig um Innensechskant- oder Kreuzschlitzschrauben handelt. Diese müssen ein wenig gelockert werden.

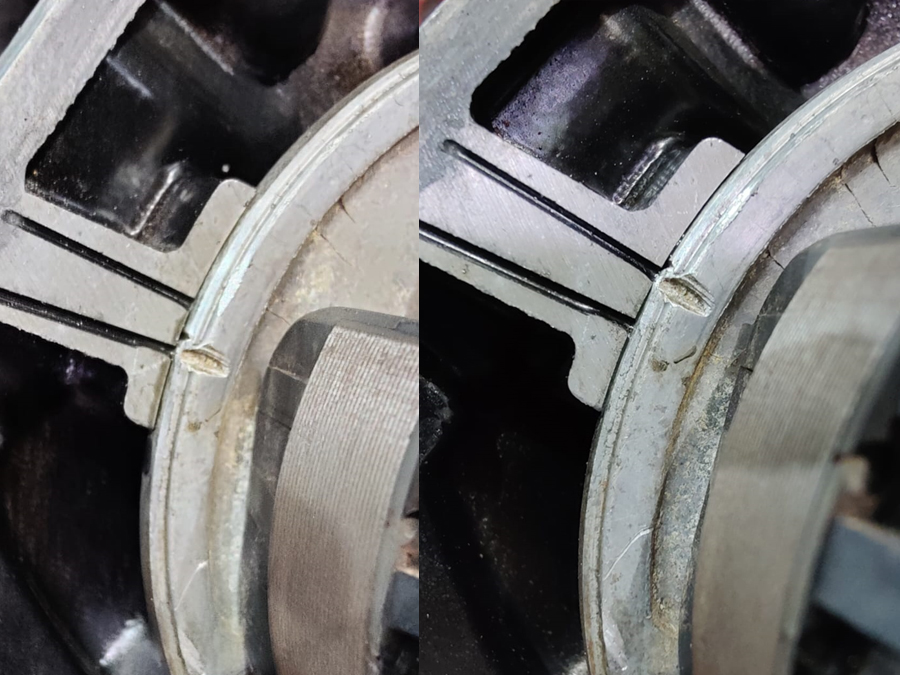

Wenn Sie nun nach links auf die Grundplatte schauen, sehen Sie 2 Streifen und eine Markierung auf der Grundplatte.
Der untere Strich auf dem Kurbelgehäuse ist die Markierung für die Mopedstellung. Die obere Linie ist die Markierung für die Position des Mopeds. Die Markierung auf der Grundplatte der Zündung zeigt die Position an. Durch Drehen der Grundplatte im Uhrzeigersinn können Sie die Zündposition bestimmen. Die Einstellung ist recht präzise, eine kleine Drehung kann zu Ergebnissen führen. Drehen Sie also ein wenig und testen Sie dann die Einstellung.
Nachdem Sie die Einstellungen getestet haben, können Sie die Schritte wiederholen, bis Sie das gewünschte Ergebnis erreicht haben. Bitte beachten Sie, dass dies mit Vorsicht zu tun ist. Wir sind nicht verantwortlich für eventuelle Schäden.
