MVT Premium Zündung 12V mit Licht 55W Anleitung

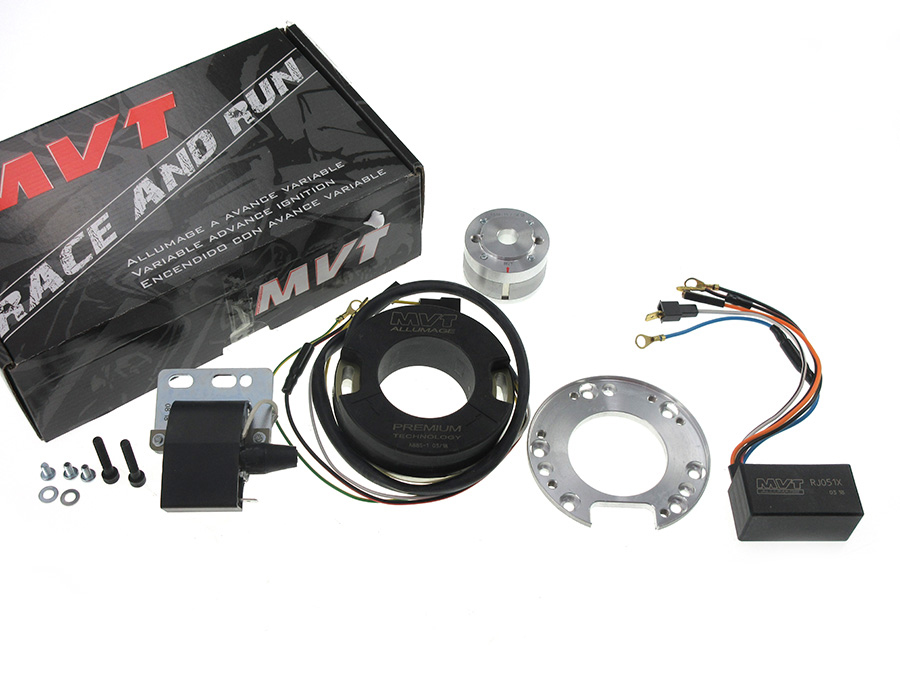

Anleitung MVT Elekronische Zündung 12V mit Licht für Motoren mit ein 90mm Grundplatte, wie Tomos A3, A35, Puch Motoren des Typs E50 sowie Z50, ZA50 und auch Kreidler. Bei montage dieser Zündung müssen die 6V Birnen der Beleuchtung unbedingt gegen 12V ausgetauscht werden. Es wird ein Spannungsregler 12V 100W benötigt.

Kabel aus Stator:

• Kabel rot-schwarz: Mit CDI Kabel rot-schwarz verbinden
• Kabel gelb-grün: Mit Masse verbinden
• Kabel gelb: Lichtstrom ungeregelt 0-25V. An 1. Stecker des Spannungsreglers Art.Nr. 580120 anhängen.
• Kabel weiss: Ladestrom ungeregelt 0-25 V. An 3. Stecker des Spannungsreglers anhängen (wird nur für Fahrzeuge mit Batterie benötigt.) Der Licht- und Ladestrom dürfen zusammen 55 W nicht übersteigen.

Kabel aus CDI:

• Kabel rot-schwarz: mit Kabel rot-schwarz von Stator verbinden
• Kabel weiss-schwarz: mit Abstellknopf verbinden
• Kabel orange: mit Zündspule verbinden
• Kabel schwarz: mit Masse Zündspule verbinden
• Kabel blau: limitiert Zündung auf ca. 5`000 rpm. Tip: Schalter einbauen, dann kann
• damit die Endgeschwindigkeit gedrosselt werden.

Spannungsregler:

• Pin 1 = Kabel gelb vom Stator
• Pin 2 = Massekabel auf Rahmen legen
• Pin 3 = Kabel weiss von Stator (ACHTUNG: siehe Hinweis oben!)
• Pin 4 = Fahrzeugbeleuchtung (geregelter Strom für Beleuchtung)

Zündeinstellung:

Kolben in Position oberer Totpunkt stellen, roter Strich auf Rotor muss mit Einkerbung auf Stator übereinstimmen, Drehrichtung beachten.
